低溫空氣源熱泵機組類型及配套系統示例

U空氣源熱泵冷熱水機組1(制冷劑-水換熱裝置設在室內)

U空氣源熱泵冷熱水機組2（制冷劑-水換熱裝置與室外主機一體設在室外，冬季水系統需添加防凍液）用于夏季空調、冬季供暖;如用于生活熱水加熱或太陽能生活熱水輔助加熱，可參考圖示1對系統進行修改。

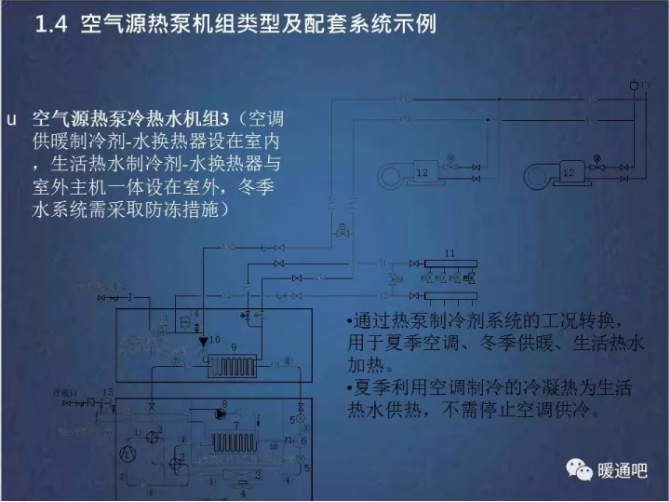

U空氣源熱泵冷水機組3（空調供暖制冷劑-水換熱器設在室內，生活熱水制冷劑-水換熱器與室外主機一體設在室外，冬季水系統需采取防凍措施）

-通過熱泵制冷劑系統的工況轉換，用于夏季空調、冬季供暖、生活熱水加熱。

-夏季利用空調制冷的冷凝熱為生活熱水供熱，不需停止空調供冷。

U空氣源熱泵冷熱水機組4（空氣源熱泵為供暖空調和生活熱水分別獨立設置室內制冷劑-水換熱裝置）

-通過熱泵制冷劑系統的工況轉換，可用于夏季空調、冬季供暖、生活熱水加熱。

U空氣源熱泵冷熱水機組5（制冷劑-水換熱裝置設在室內）設置2組空氣源熱泵機組，水系統為設緩沖水罐的二級泵系統，適用于：

-工程較大，夏季如開啟空調的房間過少，與設計負荷相差過大，只設單臺機組會引起機組頻繁啟停，此系統可進行臺數調節使機組運行穩定。

-水系紡阻力較大，設備配置的水泵不能滿足要求，需增加二級串聯水泵。

-為為生活熱水加熱時不停止供暖或空調，冬季機組化霜時供暖水溫降幅較小，對供暖空調影響較小。

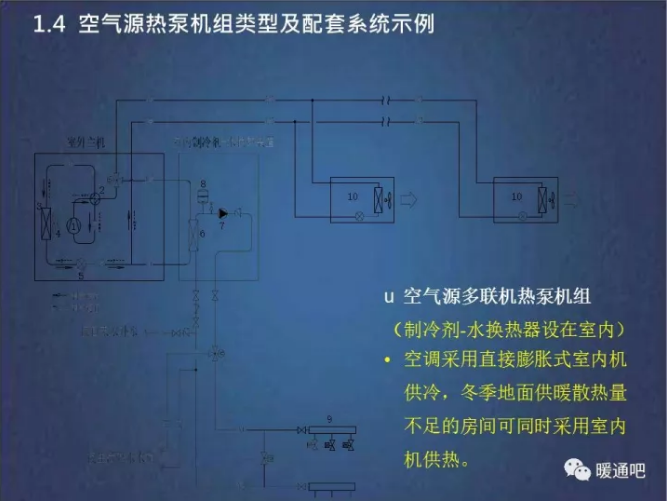

U空氣源多聯機熱泵機組（制冷劑-水換熱器設在室內）

-空調采用直接膨脹式室內機供冷，冬季地面供暖散熱量不足的房間可同時采用室內機供熱。
